Laten we de banden met het wiel eens aanhalen
In onze kennis-sessies gaan we dieper in op de eigenschappen en prestaties van banden Een belangrijke rode draad daarbij is het rendement en het veilig gebruiken van de kostbare investering. Een onmisbaar onderdeel van de juiste band-wielcombinatie is het wiel met de daarbij passende moeren. Niet bij elkaar passende moeren, wielen en naven, of een onjuist aanhaalmoment, kunnen tot ernstige beschadigingen of zelfs ongelukken leiden. Met de juiste kennis, inzicht en zorgvuldigheid zijn grote problemen in de praktijk te voorkomen.
In onze kennis-sessies gaan we dieper in op de eigenschappen en prestaties van banden Een belangrijke rode draad daarbij is het rendement en het veilig gebruiken van de kostbare investering. Een onmisbaar onderdeel van de juiste band-wielcombinatie is het wiel met de daarbij passende moeren. Niet bij elkaar passende moeren, wielen en naven, of een…
Cilindrisch, bol of conisch
Het wiel is een zeer belast onderdeel van het voertuig dat tijdens gebruik aan extreme krachten kan worden blootgesteld. De geometrische kenmerken van het wiel moeten exact overeenkomen met die van de bijbehorende voertuigonderdelen (asnaaf en rem) om een goede montage en een effectieve krachtoverbrenging te garanderen en vergeet zeker de bijpassende moeren niet.

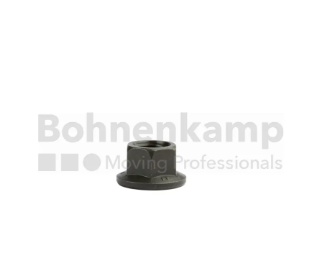

De vlakke bevestiging van de wielschijf met centrering op de centrale boring (naafcentrering), wint aan populariteit als aanbevolen type voor veel voertuigen. Wielen met centrering via bouten komen echter nog heel veel voor. Cruciaal is het om de juiste moer te gebruiken bij de verschillende boutgatuitvoeringen (afbeelding 1 + 2). Een wiel met naafcentrering heeft cilindrische boutgaten (niet verzonken, afbeelding 1) en die moet worden vastgezet met platte wielmoeren met een vlakke kraag (afbeelding 3).

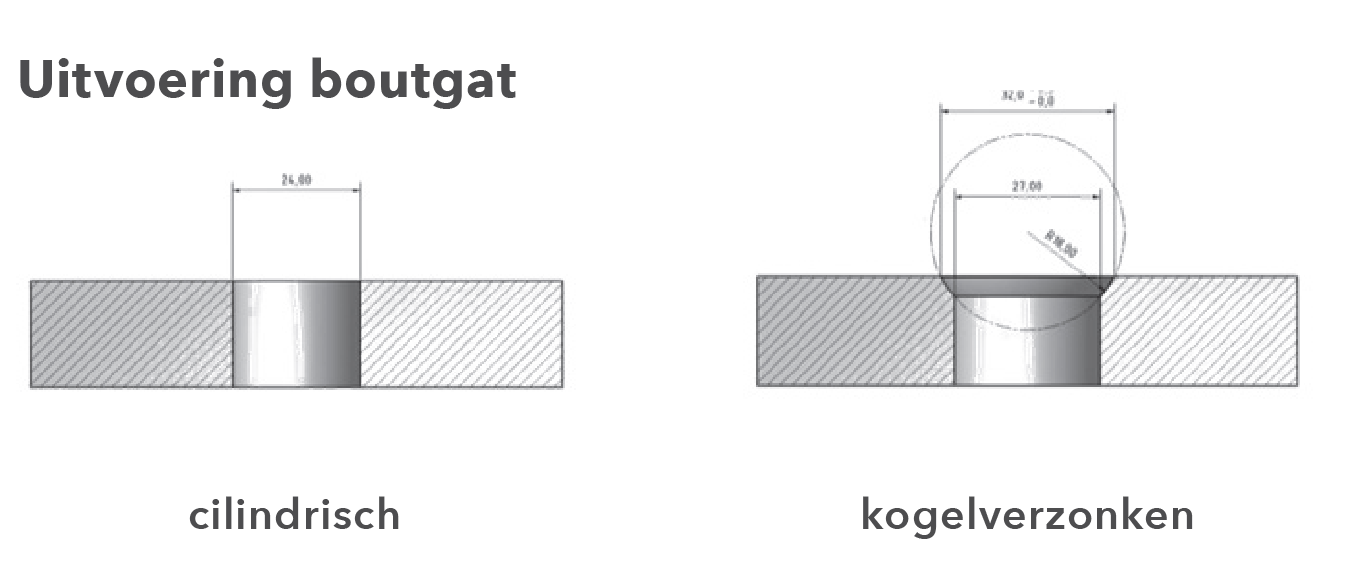

Afbeelding 1: meest voorkomende boutgatuitvoeringen
Voor het monteren aan de naaf moet ervoor gezorgd worden dat het effectieve contact van de naafflens groter of gelijk is aan het maximale contact van de steekcirkeldiameter + moerdiameter om een goede ondersteuning bij de krachtverdeling te garanderen. Bijvoorbeeld: voor een steekcirkeldiameter van 335 mm met een moer met kraag van 47 mm moet de minimale diameter van de naafflens 382 mm zijn.
Het gebruik van platte moeren op wielen met centreerbouten is niet toegestaan. Op wielen met kogelverzonken boutgaten horen moeren met kogelvormige kraag (afb 4; 40481030). Kegelverzonken boutgaten moeten worden vastgezet met moeren met kegelvormige kraag. In de praktijk komen we ook nog wel eens de verwarrende term bolconisch tegen. Dat leidt dan vrijwel altijd tot twijfel over wat er precies nodig is. Check daarom altijd of je de juiste moeren bij de juiste boutgatuitvoering hebt. Onjuiste combinaties leiden tot ongewenste speling tussen bouten en boutgaten, wat kan leiden tot koppelverlies, boutbreuken en mogelijk scheuren in het wiel.

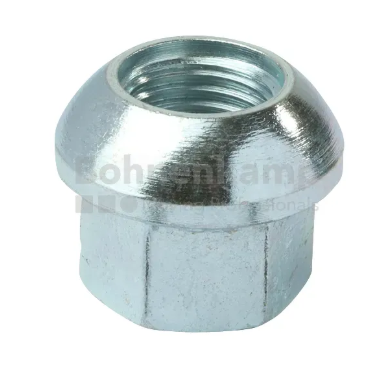

Afbeelding 4: moer met kogelvormige kraag
Een moment voor het aanhalen nemen
Het inscheuren van wielschijven bij de boutgaten als gevolg van een onjuist aanhaalmoment komt relatief zelden voor, maar het is een gekend probleem dat kan optreden bij onvoldoende kennis en zorgvuldigheid bij het monteren van een wiel aan een voertuig.
Een te laag aanhaalmoment kan ervoor zorgen dat de bouten niet stevig genoeg vastzitten, wat kan leiden tot beweeglijkheid en verhoogde stress op de schijf tijdens het rijden. Dit kan op den duur scheuren veroorzaken, vooral rondom de boutgaten waar de spanning geconcentreerd is (afb 5a en 5b). Aan de andere kant kan een te hoog aanhaalmoment ook scheuren veroorzaken door overmatige kracht op de schijf.

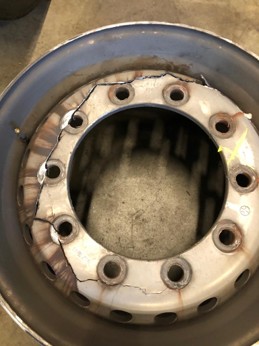

Afbeelding 5a: scheuren langs boutgaten door onjuiste aanhaalmoment

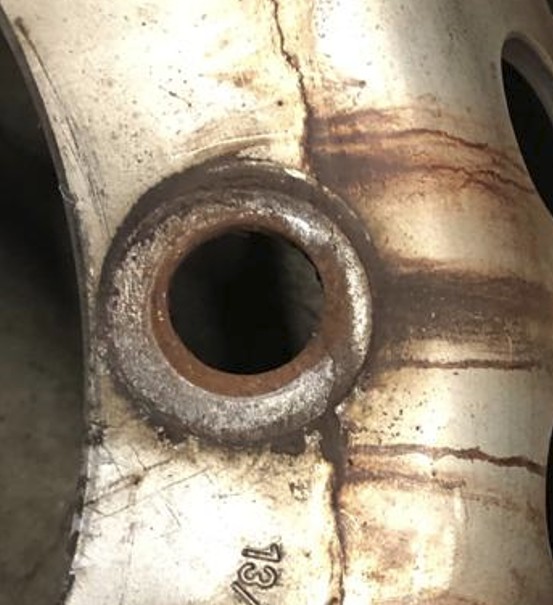

Afbeelding 5b: in het aanlegvlak van de kraag van de moer is op sommige plekken roestvorming zichtbaar en op andere plekken is het materiaal blank. Dat duidt op ongelijkmatige aanhaalkracht op de moer.

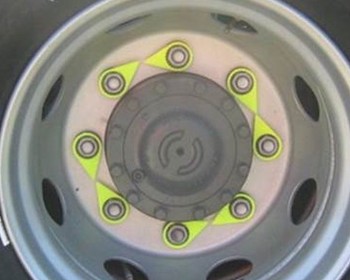

Het is dus belangrijk dat de bouten met het juiste aanhaalmoment worden vastgezet, volgens de specificaties van de voertuigfabrikant. Het gebruik van een gekalibreerde momentsleutel wordt sterk aanbevolen om het juiste koppel te bereiken. Controleer dat ook na 50 kilometer na het monteren van het wiel en haal de moeren opnieuw aan tot de juiste waarde (natrekken). Opvallende wielmoerindicatoren (afb 6) kunnen je daarbij helpen om meteen te zien of de moeren loslopen.
Afbeelding 6
Handige links voor veilig werken
Als VACO-lid vindt Bohnenkamp Benelux het belangrijk om kennis over veilig werken met banden en wielen te delen. Daarom wijzen wij u graag op deze praktische hulpmiddelen:
